P200RA 系列氣動活塞式執行機構

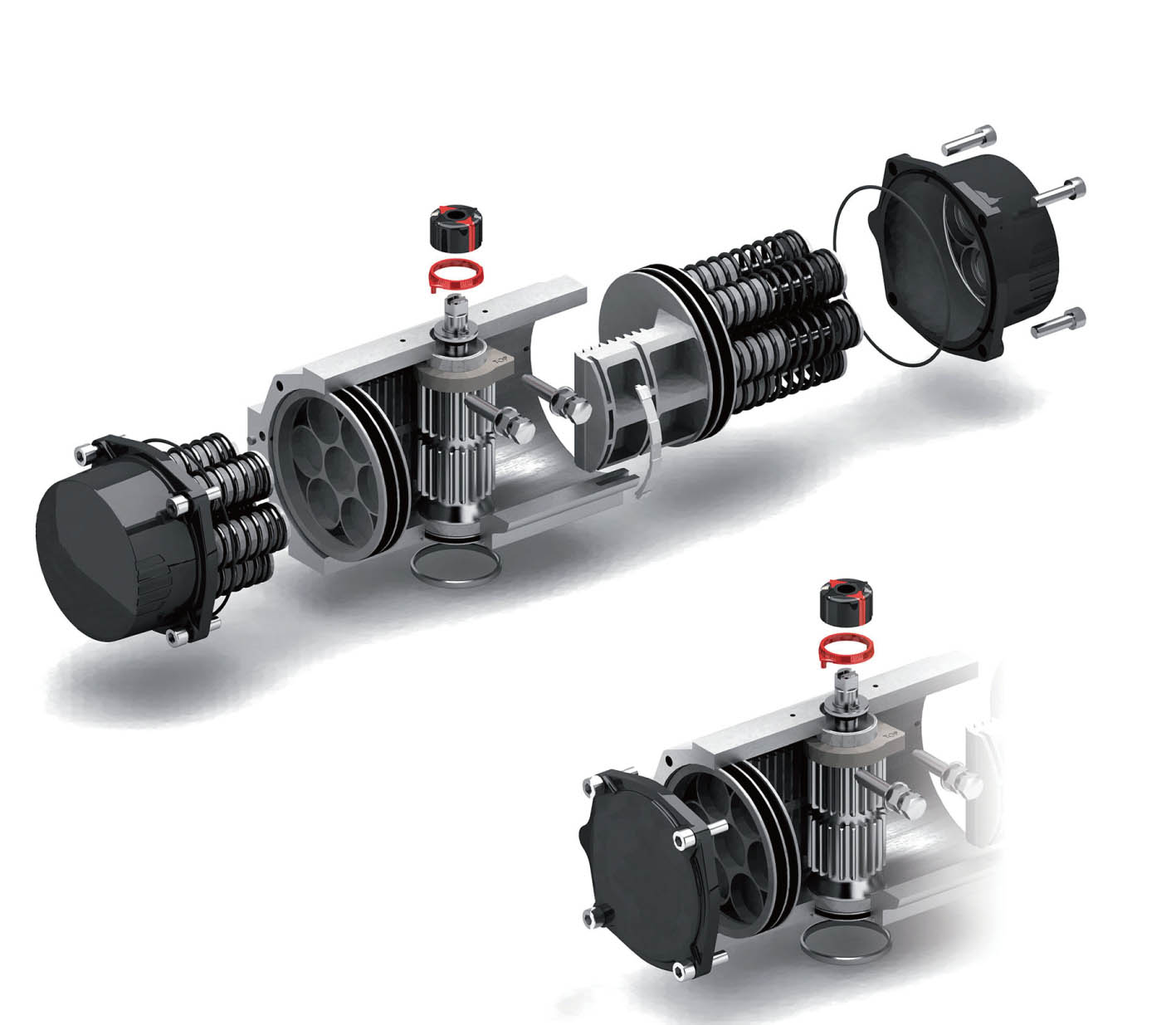

該系列是雙氣缸齒輪、齒條式氣動執行機構，是一種體積小、輸出扭矩穩定、動作可靠的執行機構，適用于比例調節和開關控制。輸出軸回轉角度有50°、60°、70°、90°可選，可與回轉類控制閥搭配，包括各類球閥、蝶閥和凸輪撓曲閥。P200RA適合于比例調節和開關控制，也可以用于其他回轉動作的裝置。
規格
|
P200RA
|
雙動作型
|
| 型式
|
P204RA
|
P206RA
|
P208RA
|
P209RA
|
P210RA
|
P212RA
|
P214RA
|
P216RA
|
P218RA
|
P221RA
|
P223RA
|
P230RA
|
P234RA
|
| 氣缸內徑尺寸
(mm)
|
Φ45
|
Φ60
|
Φ80
|
Φ90
|
Φ104
|
Φ125
|
Φ140
|
Φ160
|
Φ180
|
Φ210
|
Φ235
|
Φ300
|
Φ340
|
| 輸出扭矩
@
500 KPa (Nm)
|
16.2
|
33.9
|
64.1
|
98.4
|
146
|
242
|
361
|
598
|
865
|
1,178
|
1,810
|
2,884
|
4,013
|
| 供氣壓力)
|
300~600 KPa
|
| P200RA
|
單動作型
|
| 型式
|
P204RA
|
P206RA
|
P208RA
|
P209RA
|
P210RA
|
P212RA
|
P214RA
|
P216RA
|
P218RA
|
P221RA
|
P223RA
|
P230RA
|
P234RA
|
| 氣缸內徑尺寸
(mm)
|
Φ45
|
Φ60
|
Φ80
|
Φ90
|
Φ104
|
Φ125
|
Φ140
|
Φ160
|
Φ180
|
Φ210
|
Φ235
|
Φ300
|
Φ340
|
| 輸出扭矩
@
500 KPa (Nm)
|
7
|
13
|
26
|
39
|
63
|
101
|
152
|
232
|
343
|
461
|
655
|
1,184
|
1,516
|
| 供氣壓力
|
300、350、400、450、500、550、600 KPa
|
| 作用方式
|
正作用（DA）、反作用（RA）
|
| 允許環境溫度
|
標準型：-30~+100℃，低溫型：-40(-50)~+80℃，高溫型：-15~+150℃
|
| 選購設備
|
手輪機構、限位開關、定位器、增速器、過濾減壓閥、電磁閥、鎖止閥、調速器等
|
|
